溶接金網
溶接金網(G3551)は、縦線と横線を直角に配列させ、交わった点を電気抵抗溶接して製造します。交点は溶接で止まっているため 、目崩れの心配がございません。ワイヤーメッシュとも呼ばれており、材質は、鉄とステンレスの2種類ございます。*ピッチ表示となります。(*ピッチとは線の中心から次の線の中心までの長さ。網目は、ピッチから線径を引きます)線径2.0mm以下の溶接金網は、ファインメッシュ金網になります。

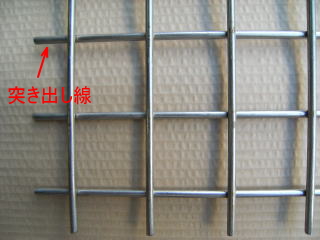

線径・ピッチについて 端の写真
ピッチとは、線の中心から線の中心までの長さ。網目は、ピッチ-線径。例えば上記写真の線径5.0mmx50mmP(ピッチ)の網目は、50mm-5.0mm=50mmPになります。 定尺1mx2mの4辺は、線が突き出た状態になっています。上記写真の線径5.0mmx50mmPの場合は25mm。それぞれの金網の突き出し線の長さにつきましては、下記規格表を参照くださいませ。突き出し線の周囲に枠を取り付けも可能です。枠付金網

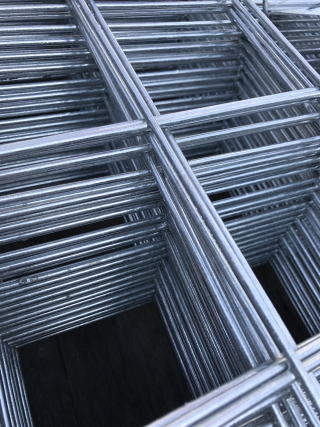

溶接金網の全体写真


鉄製溶接金網
線材JIS G3552 SWM-P
鉄溶接金網の規格表です。ご希望の寸法にカットすることも可能です。また2次加工といたしましてどぶメッキ(溶融亜鉛メッキ)アクリル塗装が可能です。ただし2次加工は、定尺1mx2m-10枚以上にて承ります。*2mx2mは地方発送できません。1mx2mでの出荷は可能です。

線径
mm
ピッチ
mm
重量
kg/枚
定尺寸法 目数
1m側
目数
2m側
突出
1m側
突出
2m側
3.2 30 8.26 1mx2m 32 65 20mm 25mm
2.6 50 3.34 1mx2m 19 39 25mm 25mm
3.2 50 5.04 1mx2m 19 39 25mm 25mm
3.2 50 7.86 1300mmx2400mm 25 47 25mm 25mm
4.0 50 7.92 1mx2m 19 39 25mm 25mm
5.0 50 12.32 1mx2m 19 39 25mm 25mm
6.0 50 17.76 1mx2m 19 39 25mm 25mm
4.0 50x100 11.88 2mx2m 39 19 25mm 50mm
3.2 75 3.4 1mx2m 13 26 12.5mm 25mm
6.0 75 11.98 1mx2m 12 25 50mm 62.5mm
2.6 100 1.66 1mx2m 9 19 50mm 50mm
3.2 100 2.52 1mx2m 9 19 50mm 50mm
4.0 100 3.96 1mx2m 9 19 50mm 50mm
5.0 100 6.16 1mx2m 9 19 50mm 50mm
6.0 100 8.88 1mx2m 9 19 50mm 50mm
3.2 150 1.74 1mx2m 6 13 50mm 25mm
4.0 150 2.72 1mx2m 6 13 50mm 25mm
5.0 150 4.24 1mx2m 6 13 50mm 25mm
5.5 150 5.12 1mx2m 6 13 50mm 25mm
6.0 150 6.1 1mx2m 6 13 50mm 25mm
6.0 200 4.44 1mx2m 4 9 100mm 100mm


SUS304製溶接金網
SUS304製溶接金網の規格表です。ご希望の寸法にカットすることも可能です。*2mx2mは地方発送できません。1mx2mでの出荷は可能です。

線径
mm
ピッチ
mm
重量
kg/枚
定尺寸法 目数
1m
目数
2m
突出
1m側
突出
2m側
3.2 30 8.38 1mx2m 32 65 20mm 25mm
2.6 50 3.36 1mx2m 19 39 25mm 25mm
3.2 50 5.1 1mx2m 19 39 25mm 25mm
4.0 50 7.98 1mx2m 19 39 25mm 25mm
5.0 50 12.46 1mx2m 19 39 25mm 25mm
6.0 50 17.92 1mx2m 19 39 25mm 25mm
2.6 75 2.28 1mx2m 13 26 12.5mm 25mm
3.2 75 3.5 1mx2m 13 26 12.5mm 25mm
2.6 100 1.68 1mx2m 9 19 50mm 50mm
3.2 100 2.54 1mx2m 9 19 50mm 50mm
4.0 100 3.96 1mx2m 9 19 50mm 50mm
5.0 100 6.22 1mx2m 9 19 50mm 50mm
6.0 100 8.96 1mx2m 9 19 50mm 50mm
4.0 50x100 11.96 2mx2m 39 19 25mm 50mm
3.2 150 1.76 1mx2m 6 13 50mm 25mm
5.0 150 4.28 1mx2m 6 13 50mm 25mm
6.0 150 6.16 1mx2m 6 13 50mm 25mm

規格表を印刷
(PDF)


溶接金網の写真

SUSWM3.2mmx30mmP

SUSWM2.6mmx50mmP

SUSWM3.2mmx75mmP


連結金具

ボルトナットにて固定

部品2ケ1式
2枚の溶接金網を繋ぐ金具です。受注生産になります。M4〜M5のボルトとナットはお客様にてご用意ください。

ファインメッシュ金網
ファインメッシュ1
上記溶接金網よりも線が細く、細かな目が可能なファインメッシュもございます。線径0.7mm〜2.0mmxピッチ6.35mm〜50mmの溶接金網



溶接金網について
在庫 在庫品
購入ロット 1mx2m-1枚から
寸法カット 可能
納期 ご注文日の翌日出荷。一部即日出荷可能。寸法カットは5日〜1週間程度
決済 銀行振込み 佐川急便代引き(着払い)
サンプル 一部可能
加工品 対応可
お問い合わせ例 SUS304溶接金網 線径3.2mmx30mmP 1mx2m-1枚
関連ページ クリンプ金網(G3553)
ファインメッシュ金網
緑化用金網
備考 上記にない網目に関しましては、特注品で製作できます。(下記特注溶接金網)30mmP以下金網は、ファインメッシュ金網になります。

特注溶接金網
上記既製品の規格にない特注品です。製作過程において、型が必要になります。また少量では対応できない場合がございますので、網目、数量により製作可能かどうかご案内いたします。

1 2
特注溶接金網1
SUS304製 線径4.0mmx40mmPx150mmP
特注溶接金網2
SUS304製 φ5mmで製作
3 4
特注溶接金網3
SUS304製 φ4mmで製作

SUS304製 線径φ4mmx25mmx25mmP
